Nowy żyrandol potrafi odmienić całe wnętrze, ale jego montaż wymaga czegoś więcej niż połączenia przewodów według koloru. Pokażę, jak podłączyć żyrandol w typowej instalacji 230 V, rozpoznać zaciski L, N i PE, poradzić sobie z dwiema sekcjami światła oraz ocenić, kiedy bezpieczniej wezwać elektryka.
Najważniejsze zasady bezpiecznego montażu żyrandola
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym.
- Niebieski przewód zwykle oznacza N, brązowy lub czarny L, a żółto-zielony PE.
- Kolor nie zastępuje pomiaru, szczególnie w starej instalacji elektrycznej.
- Przy dwóch sekcjach światła potrzebujesz zwykle dwóch przewodów fazowych L1 i L2.
- Żyrandol powinien wisieć na solidnym mocowaniu, nigdy na samych żyłach przewodu.
Co przygotować przed podłączeniem lampy
Intencja tego tematu jest przede wszystkim poradnikowa. Czytelnik chce wykonać konkretną czynność, ale jednocześnie nie uszkodzić oprawy ani narazić się na porażenie. Dlatego zaczynam od przygotowania, bo większość problemów pojawia się jeszcze przed pierwszym połączeniem.
Potrzebujesz śrubokręta z izolowanym trzpieniem, testera dwubiegunowego, odpowiednich złączek, drabiny i wiertarki tylko wtedy, gdy trzeba wykonać nowe mocowanie. Złączki powinny być przeznaczone do przewodów znajdujących się w instalacji, a długość odizolowanej żyły musi odpowiadać oznaczeniu na złączce. Skrętka owinięta taśmą izolacyjną nie jest dobrym zamiennikiem trwałego zacisku.
Przed pracą wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy, a nie tylko wyłącznik na ścianie. Sprawdź testerem każdy przewód wychodzący z sufitu, także wtedy, gdy światło już nie działa. Ja traktuję pomiar jako obowiązkowy etap, ponieważ w starszych mieszkaniach opis obwodów w rozdzielnicy bywa nieaktualny, a kolory przewodów potrafią wprowadzać w błąd.
Przeczytaj też instrukcję producenta. Niektóre żyrandole mają osobne zaciski dla dwóch grup żarówek, inne wymagają złożenia kilku przewodów w jeden zacisk. W oprawach LED może znajdować się dodatkowo zasilacz lub sterownik, którego nie wolno omijać.
Jak rozpoznać przewody L, N i PE
Na zaciskach lampy najczęściej znajdziesz trzy oznaczenia. L oznacza przewód fazowy, czyli zasilanie doprowadzane przez włącznik. N to przewód neutralny, a PE jest przewodem ochronnym, który zabezpiecza użytkownika w razie pojawienia się napięcia na metalowej obudowie.
| Oznaczenie | Typowy kolor | Znaczenie |
|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
To są kolory spotykane we współczesnych instalacjach, ale nie wolno przyjmować ich bez sprawdzenia. Żółto-zielonej żyły nie używa się jako fazowej, a niebieskiej nie powinno się samodzielnie traktować jako fazy. W starej instalacji funkcję przewodów trzeba potwierdzić pomiarem i sposobem prowadzenia obwodu.
Jeżeli masz tylko próbnik wkrętakowy, potraktuj go najwyżej jako wstępną wskazówkę. Do potwierdzenia braku napięcia użyj testera dwubiegunowego. Gdy przewody są nieopisane, uszkodzone, nadpalone albo wychodzi ich więcej, niż wynika z instrukcji lampy, rozsądniej przerwać montaż niż zgadywać.
Podłączenie pojedynczej sekcji krok po kroku
Najprostszy wariant dotyczy żyrandola, w którym wszystkie żarówki zapalają się jednocześnie. Po wyłączeniu zasilania i sprawdzeniu przewodów wykonaj połączenia zgodnie z oznaczeniami na oprawie.
- Przymocuj uchwyt, hak albo belkę montażową do sufitu zgodnie z instrukcją. Dobierz kołki do rodzaju podłoża.
- Podwieś lub podeprzyj żyrandol tak, aby jego ciężar nie obciążał przewodów.
- Połącz przewód fazowy z sufitu z zaciskiem L lampy.
- Połącz przewód neutralny z zaciskiem N.
- Połącz przewód ochronny z zaciskiem PE lampy albo z oznaczonym punktem na metalowej obudowie.
- Ułóż przewody w czaszy i przykręć osłonę bez zgniatania izolacji.
Przewód fazowy powinien być tym, który jest rozłączany przez włącznik. Dzięki temu po wyłączeniu światła wewnątrz oprawy nie pozostaje faza. Samo świecenie lampy nie dowodzi jednak, że przewody zostały podłączone prawidłowo.
Gdy z sufitu wychodzą tylko dwie żyły, najczęściej jest to przewód neutralny i przewód powrotny z włącznika. Taki układ może wystarczyć dla oprawy wykonanej w II klasie ochronności, oznaczonej symbolem dwóch kwadratów. Metalowa lampa wymagająca PE nie powinna być montowana w instalacji bez przewodu ochronnego bez oceny elektryka.
Jak podłączyć żyrandol na dwa włączniki

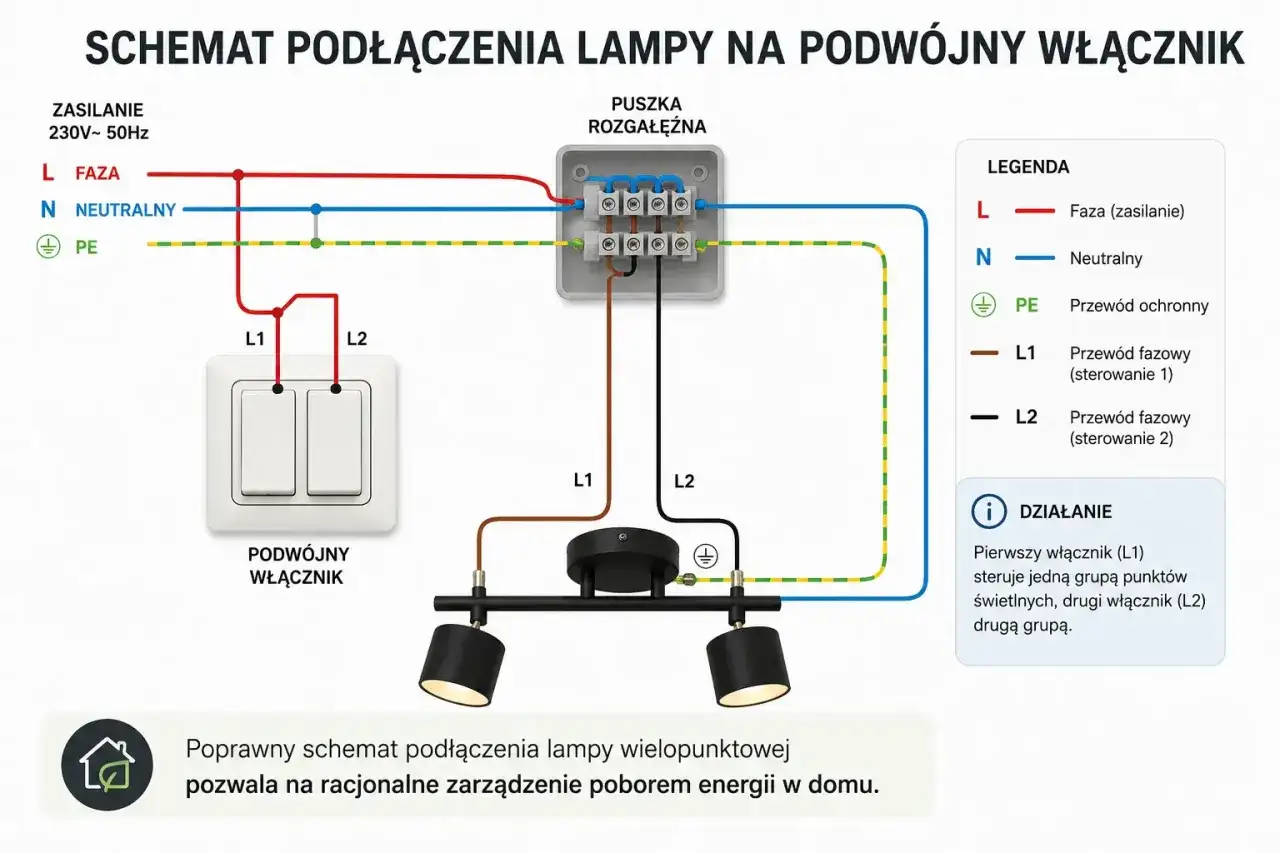

Żyrandol z dwiema sekcjami pozwala zapalać na przykład trzy żarówki nad stołem i pozostałe źródła światła w salonie. Do tej funkcji potrzebujesz oprawy przystosowanej do dwóch obwodów oraz instalacji z przewodami L1 i L2, sterowanymi przez włącznik dwuklawiszowy.

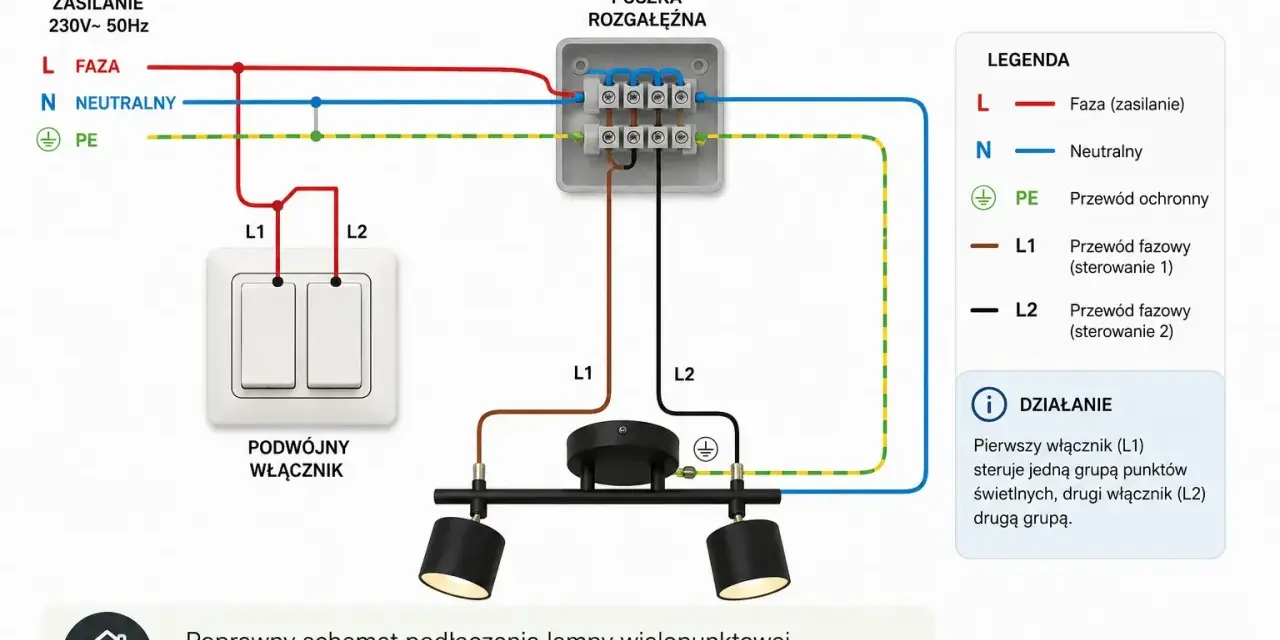

W typowym nowym układzie z sufitu wychodzą cztery żyły: N, PE, L1 i L2. W lampie przewody pierwszej grupy trafiają do L1, przewody drugiej grupy do L2, przewód neutralny do N, a ochronny do PE. Jeśli żyrandol ma kilka przewodów fazowych, połącz je wyłącznie tak, jak pokazano na schemacie producenta.
| Przewód z sufitu | Zacisk żyrandola | Funkcja |
|---|---|---|
| N | N | Wspólny powrót dla obu sekcji |
| PE | PE | Ochrona metalowej oprawy |
| L1 | L1 | Pierwsza grupa źródeł światła |
| L2 | L2 | Druga grupa źródeł światła |
Trzy przewody przy suficie nie zawsze oznaczają układ N, L i PE. W starszym rozwiązaniu mogą to być N, L1 i L2, bez ochrony PE. Dlatego liczba żył oraz ich kolor nie wystarczą do pewnego rozpoznania. Dwie niezależne fazy trzeba zidentyfikować pomiarem, a nie próbą przypadkowego przełączania klawiszy.
Jeżeli instalacja ma tylko jedną fazę, obie grupy żyrandola można czasem połączyć tak, aby świeciły razem, ale traci się funkcję oddzielnego sterowania. Nie rób mostków bez sprawdzenia instrukcji, ponieważ nie każda oprawa i nie każdy włącznik są do tego przeznaczone.
Stara instalacja i brak przewodu ochronnego
W mieszkaniach z dawną instalacją można spotkać przewody o nietypowych kolorach, wspólny przewód ochronno-neutralny PEN albo brak osobnej żyły ochronnej. To moment, w którym prosty montaż nowej lampy przestaje być zadaniem wyłącznie mechanicznym. Nie wolno łączyć PE z N na zacisku żyrandola ani wykonywać przypadkowego mostka do metalowej obudowy.
Jeśli żyrandol jest metalowy i ma zacisk uziemienia, a z sufitu nie wychodzi przewód ochronny, zleć ocenę instalacji elektrykowi. Oprawa w II klasie ochronności może nie wymagać PE, ale musi być wyraźnie oznaczona przez producenta. Brak symbolu dwóch kwadratów nie jest podstawą do samodzielnego uznania lampy za bezpieczną bez uziemienia.
W starym budownictwie sprawdź również stan izolacji, sztywność żył i miejsce połączenia. Kruchy przewód, luźna kostka lub ślady przegrzania mogą powodować iskrzenie i nagrzewanie się zacisku. W takiej sytuacji sama wymiana żyrandola nie rozwiąże problemu.
Mocowanie, żarówki i typowe błędy
Połączenie elektryczne to tylko połowa pracy. Ciężki żyrandol powinien być zamocowany do elementu konstrukcyjnego albo odpowiednio dobranej kotwy, a w suficie podwieszanym do przygotowanego wzmocnienia. Przewody nie mogą pełnić funkcji zawiesia, nawet jeśli lampa wydaje się lekka.
Najczęstsze błędy, które sam szczególnie odradzam, to:
- wyłączenie wyłącznie włącznika ściennego zamiast zabezpieczenia w rozdzielnicy,
- rozpoznawanie przewodów wyłącznie na podstawie koloru,
- łączenie PE z N,
- pozostawienie niezaizolowanej żyły lub luźnych drucików poza zaciskiem,
- zawieszenie ciężkiej oprawy na przewodach,
- zastosowanie żarówek o większej mocy niż dopuszczona przez producenta,
- podłączenie ściemnialnych źródeł LED do niekompatybilnego ściemniacza.
Przy lampach LED sprawdź także maksymalną moc, rodzaj trzonka i informację o ściemnianiu. Jeśli żyrandol ma zintegrowany moduł LED, nie montujesz w nim zwykłych żarówek. Przy oprawach sterowanych pilotem lub aplikacją instrukcja może wymagać stałego zasilania i dodatkowego przewodu neutralnego.
Po zakończeniu pracy zamknij wszystkie zaciski w czaszy, upewnij się, że nic nie jest naprężone, i dopiero wtedy włącz zabezpieczenie. Jeżeli pojawi się zapach spalenizny, trzaski, migotanie albo nagrzewanie obudowy, wyłącz obwód i nie używaj lampy do czasu sprawdzenia połączeń.
Kiedy montaż lepiej powierzyć elektrykowi
Wezwanie fachowca jest rozsądną decyzją, gdy nie potrafisz potwierdzić, który przewód jest fazowy, instalacja ma więcej żył niż przewiduje instrukcja albo w suficie nie ma przewodu ochronnego. To samo dotyczy sytuacji, w której trzeba przenieść punkt świetlny, poprowadzić nowy przewód lub ingerować w rozdzielnicę.
Pomocy potrzebujesz także przy bardzo ciężkim żyrandolu, suficie podwieszanym bez widocznego wzmocnienia oraz instalacji z objawami uszkodzenia. Największym błędem nie jest przerwanie pracy, tylko kontynuowanie jej mimo braku pewności. Koszt montażu jest niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia instalacji.
Jeżeli oprawa ma zwykłe zaciski L, N i PE, instalacja jest nowa, a pomiar potwierdza brak napięcia przed rozpoczęciem pracy, wymiana lekkiej lampy może być prostym zadaniem. Gdy pojawia się choć jedna niewiadoma, nie próbuję jej rozwiązywać metodą prób i błędów.
Ostatni test przed powieszeniem dekoracji
Po zamontowaniu sprawdź, czy żyrandol stabilnie przylega do sufitu, klosze są dobrze osadzone, a przewody nie są widoczne ani ściśnięte. Włącz każdą sekcję osobno i obserwuj lampę przez kilka minut. Równe świecenie bez migotania, trzasków i nagrzewania to dobry znak, ale nie zastępuje poprawnie wykonanego pomiaru i solidnych połączeń.
Dobrze podłączona oprawa ma działać cicho, stabilnie i bez niespodzianek. Jeśli podczas montażu trzeba było zgadywać funkcję któregoś przewodu, potraktuj to jako sygnał do konsultacji z elektrykiem, a nie jako detal, który można pominąć.
